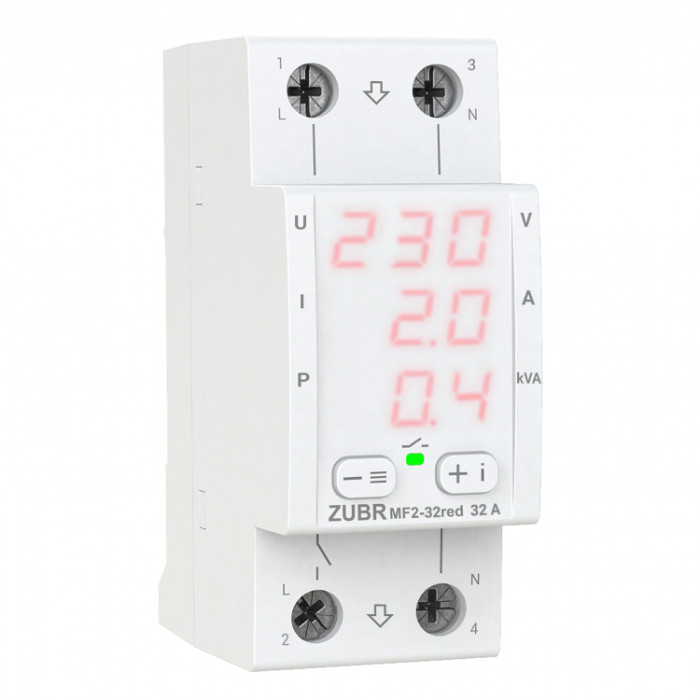

Мультифункциональное реле напряжения ZUBR MF2-32 red

Описание Мультифункциональное реле напряжения ZUBR MF2-32 red

Максимальный контроль за тремя параметрами: напряжение, ток и мощность

Обратите внимание! С августа 2025 г. устройства снова выпускаются с транзитом нуля и четвертой клеммой.

ZUBR MF2 защищает оборудование от высокого и низкого напряжения, обрыва нуля, а также ограничивает потребление тока или мощности. При отклонениях напряжения ZUBR выключит нагрузку, а при превышении тока или мощности нагрузки отключится через заданное время задержки.

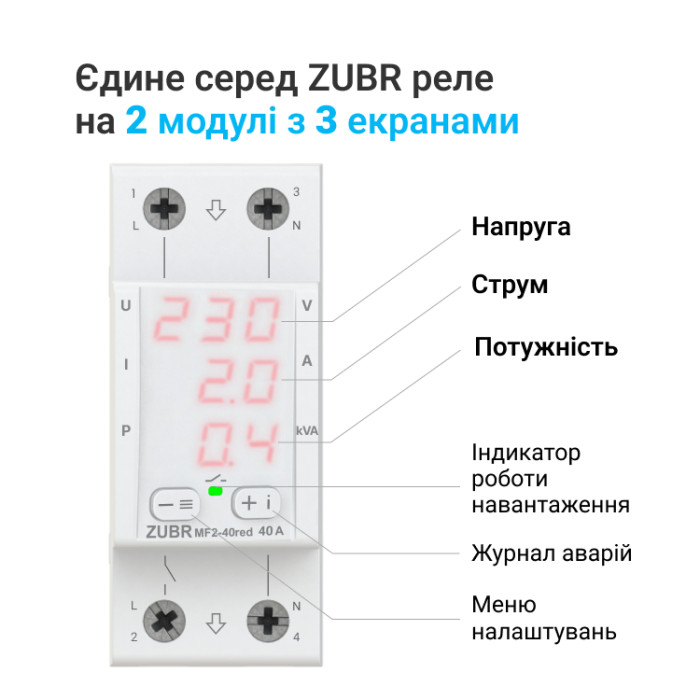

Мультифункциональное реле ZUBR MF2 имеет компактный корпус шириной 2 модуля. Благодаря трем цифровым экранам одновременно отображает значение напряжения, тока и мощности, что очень удобно при контроле всех параметров одновременно. В режиме ожидания можно настроить яркость экрана. У реле ZUBR MF2 широкий функционал, объединивший в себе: контроль напряжения, тока и мощности, а также возможность углубленных настроек.

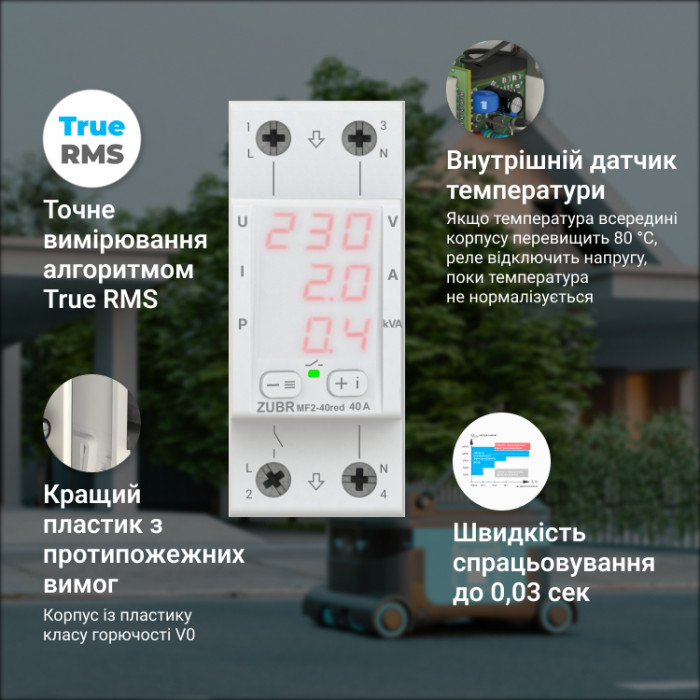

Высокая точность измерения напряжения и тока благодаря алгоритму True RMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Профессиональная модель времени отключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле. (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования к препятствиям и перебоям в сети электропитания ITIC (CBEMA).

Журнал способен хранить в независимой памяти 100 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание защиты от перегрева).

ZUBR R116y для холодильной техники, требовательной к продолжительности задержки на включение. А в MF2 red оставьте задержку от завода 3 сек.

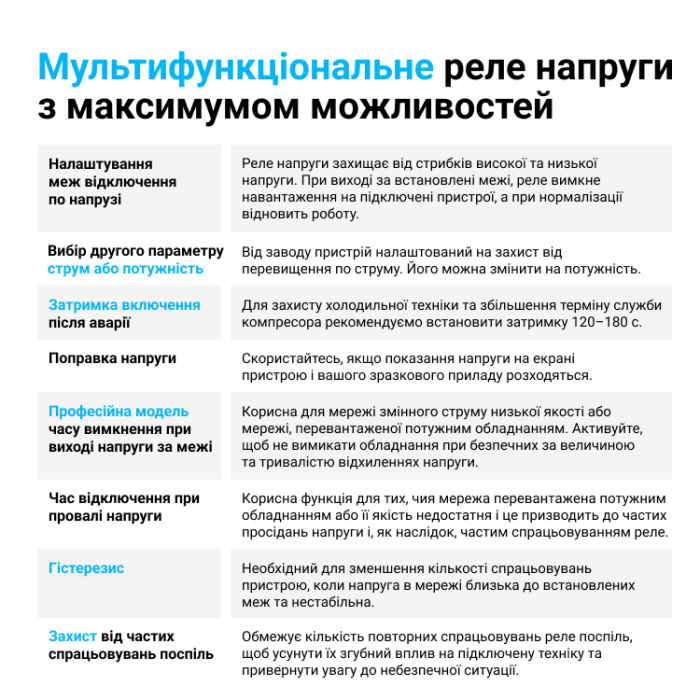

Углубленные настройки для продления срока службы вашей техники:

Прежде чем применять углубленные настройки, настойчиво нажмите выставлены в соответствии с качеством именно вашей сети и защищаемого оборудования, терпимо к ним.

1. Гистерезис — аббревиатура на экране HUS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить пределы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование, убедитесь, что напряжение сместилось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP

Чтобы исключить губительное влияние частых кратковременных срабатываний на защищаемую технику, задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например холодильника или кондиционера.

При срабатывании защиты установленного количества раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме сети или необходимости внести изменения в настройку реле.

Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в журнале аварий. В случае необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то через 1 час реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину срабатывания реле.

3. Время отключения во время провала напряжения

Полезная функция для тех, чья сеть перегружена мощным оборудованием или ее качество недостаточно, и это приводит к частым просадкам напряжения и, как следствие, частому срабатыванию реле. В такой ситуации непосредственно повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое будет выжидать реле перед отключением нагрузки. модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В других ситуациях время отключения фиксировано (см. таблицу выше). Повышенная безопасность благодаря термозащите Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку 8 этом мигает надписью «oht». После снижения температуры ниже 60 °С устройство включит нагрузку и возобновит работу.

Если защита сработает более 5 раз в сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С – реле подскажет об этом появлением на экране точки в конце «oht.» Затем, чтобы разблокировать, нажмите любую кнопку реле.

Для просмотра температуры внутри корпуса при перегреве нажмите кнопку «i». Если перегрева нет, для просмотра температуры удерживайте «i» 21 сек.

Простая установка

У ZUBR MF2 red удобное стандартизированное подключение вход-выход. Есть возможность подключения без использования нулевой клеммы. Реле ZUBR MF2 red очень компактное, занимает 2 стандартных модуля в распределительном щите, который оснащен стандартной DIN-рейкой шириной 36 мм. Если в помещении повышена влажность или существует вероятность попадания воды на устройство, тогда щиток должен соответствовать классу защиты IP55 (согласно ГОСТ 14254).
