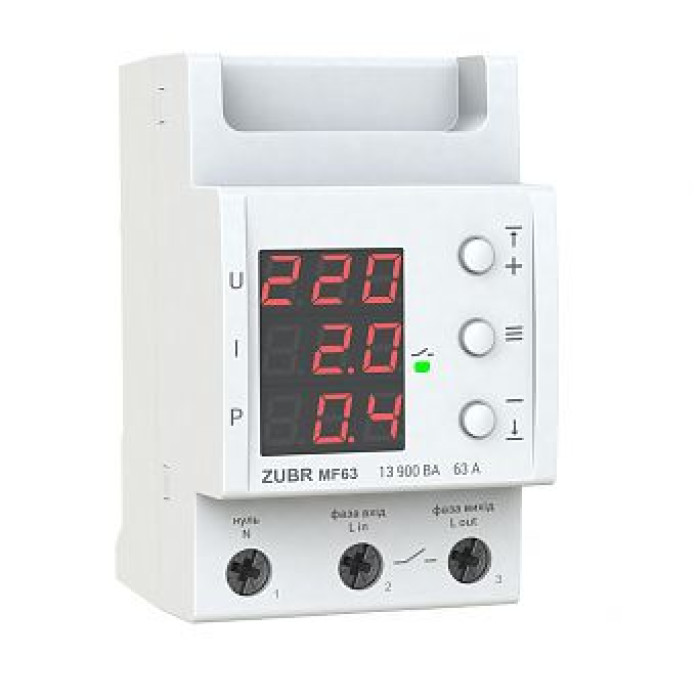

Багатофункціональне реле ZUBR MF 63

Опис Багатофункціональне реле ZUBR MF 63

Многофункціональне реле

Многофункціональне реле ZUBR MF призначене для захисту однофазної електромережі від недопустимих відхилень напруги, а також перевищення споживання струму та активної потужності. З його допомогою ви можете обмежувати споживану активну потужність підключеного обладнання. Реле діє за принципом відсікача: при перевищенні встановлених значень - відключає навантаження. 5Wt1VuMfCJE " width= "560 " height= "315 ">

Затримка увімкнення навантаження

Реле відновить подачу навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете налаштувати час затримки подачі навантаження від 3 до 600 с. Для чутливого до частих включень/вимкнень живлення обладнання (холодильники, кондиціонери та ін.) ми рекомендуємо встановлювати значення затримки на 120-180 с.

Ви можете налаштувати затримку вимкнення навантаження при безпечному перевищенні споживання струму та активної потужності. Діапазон часу затримки складає від 0 до 240 с.

Подача напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).

Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритму True RMS. Але ви можете скоригувати відображення цих параметрів відповідно до вашого контрольного пристрою. Також реле оснащено термодатчиком, який захищає від перегріву.

Просте управління

Управління багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня та нижня кнопки. Середня кнопка відкриває меню, де можна настроювати максимальний струм і споживану потужність. У меню встановлюється час затримки увімкнення напруги, а також час відключення подачі навантаження при перевищенні допустимих значень струму та потужності.

Реле зберігає критичні значення напруги, струму та активної потужності в енергонезалежній пам'яті.

Зручний монтаж

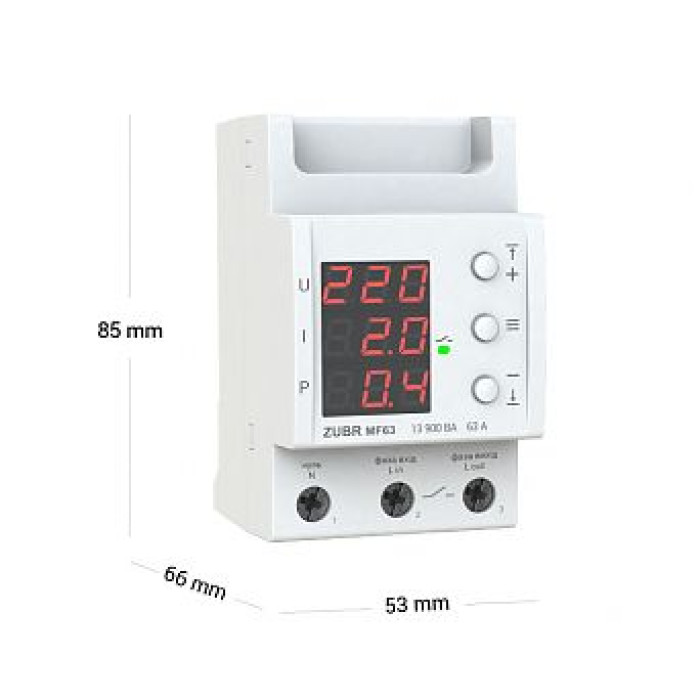

Багатофункціональне реле встановлюється в розподільчий щиток на стандартну DIN-рейку. Ширина пристрою становить лише 53 мм.

Приклад монтажної схеми ZUBR MF63 на автоматиці Hager завантажити

Приклад монтажної схеми ZUBR MF63 на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити
