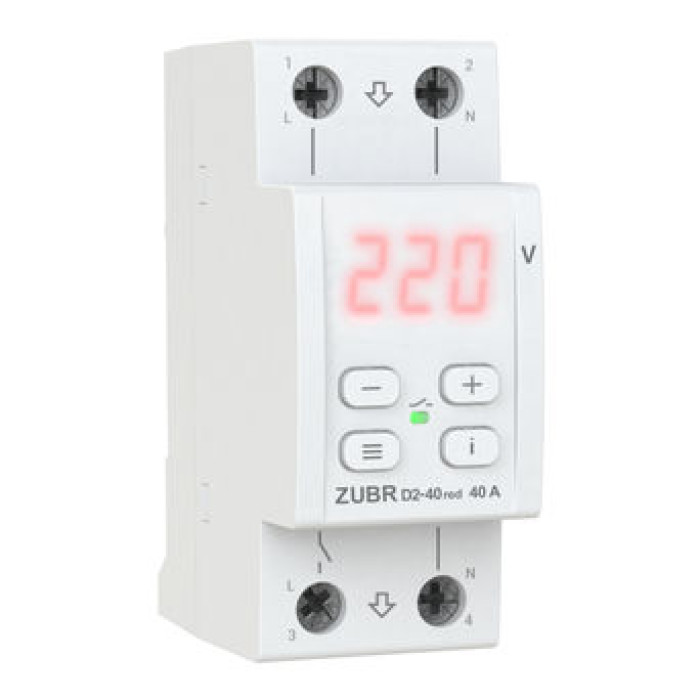

Реле напруги D2-40

Опис Реле напруги D2-40

Докладний опис принципів роботи ZUBR D2 red та можливості індивідуальних налаштувань докладно описані нижче.
В опис включені функції останньої версії прошивки, яка може відрізнятися від вашої.< /p>

Висока точність вимірювання напруги завдяки алгоритму TrueRMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Ви можете активувати професійну модель затримки часу вимкнення, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно за певних відхилень напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:

< img src= "/files/filesToImport/grafik.png " alt= " ">

Швидкість відключення навантаження за замовчуванням, і у разі застосування Професійної моделі відключення

Захист від перегріву

Термодатчик усередині корпусу забезпечує безпеку та вимикає навантаження у випадку, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом "oht ". Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.

Якщо захист спрацює більше 5 разів протягом доби, реле заблокується, щоб звернути увагу користувача на нестандартну ситуацію, доки температура всередині корпусу не стане нижче 60 ° С («oht» блимати перестане) і не буде натиснута одна з кнопок. Якщо ви хочете дізнатися температуру датчика термозахисту: для цього під час перегріву натисніть кнопку «i», а якщо перегріву вже немає, утримуйте кнопку «i» 21 секунду.

Затримка включення навантаження після аварії

За замовчуванням від заводу в реле стоїть мінімальна затримка на увімкнення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад, холодильників та кондиціонерів рекомендується встановлювати затримку включення 2-3 хв.

Згідно заводських налаштувань затримка відраховується з моменту стабілізації напруги, в налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.

Для швидкого відновлення напруги у всьому будинку після аварійного спрацьовування встановіть ZUBR R116y для холодильної техніки, яка вимагає тривалості затримки на включення. А для D2 зробіть таку затримку мінімальною.

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання захисту від перегріву ).

Зручність в управлінні

У ZUBR D2 red дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверна кнопка "i " призначена для перегляду журналу аварійних спрацьовувань та розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. Доступна можливість налаштування яскравості екрану та індикатора в режимі очікування.

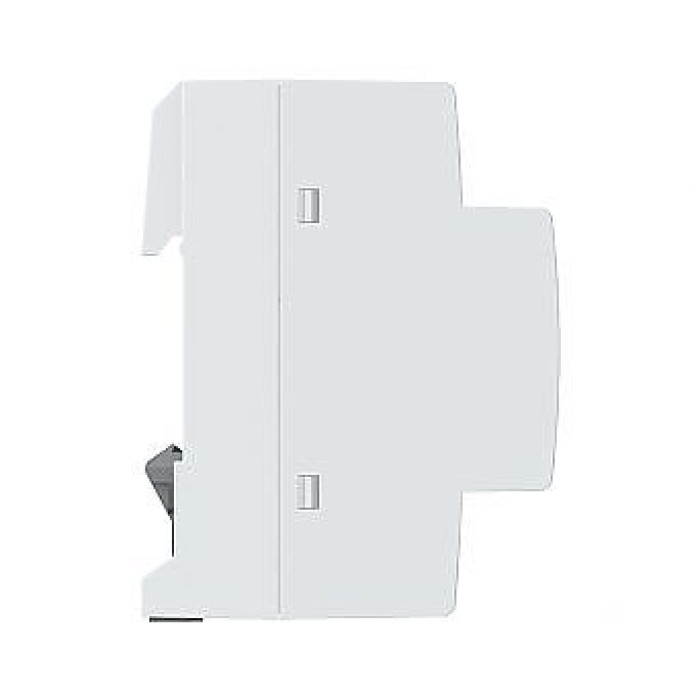

Проста установка

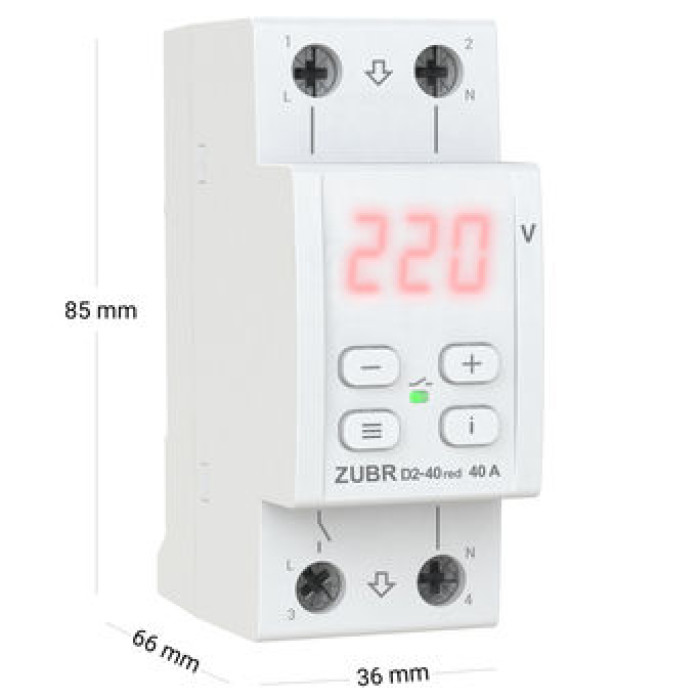

Реле напруги ZUBR D2 red дуже компактний, займає 2 стандартні модулі в розподільчому щиті. Його монтаж відбувається у розподільчий щиток на стандартну DIN-рейку завширшки 36 мм. Якщо в приміщенні підвищена вологість або існує можливість попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

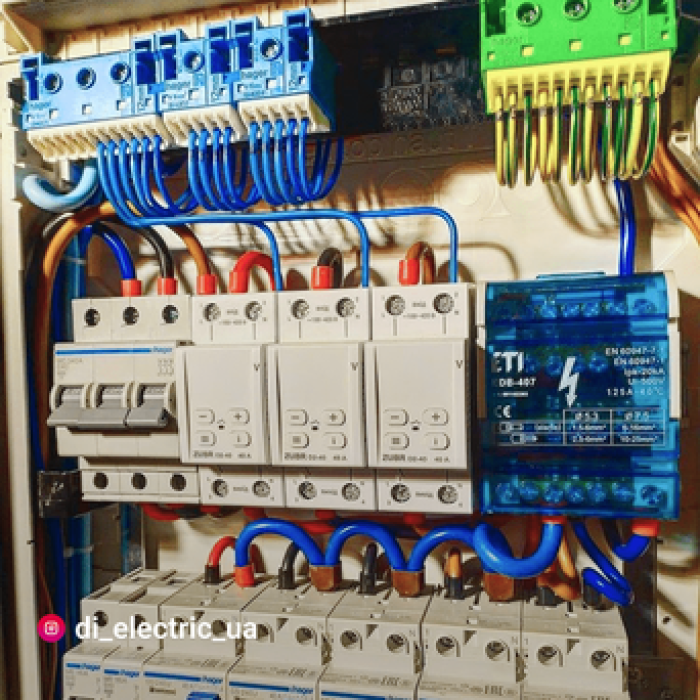

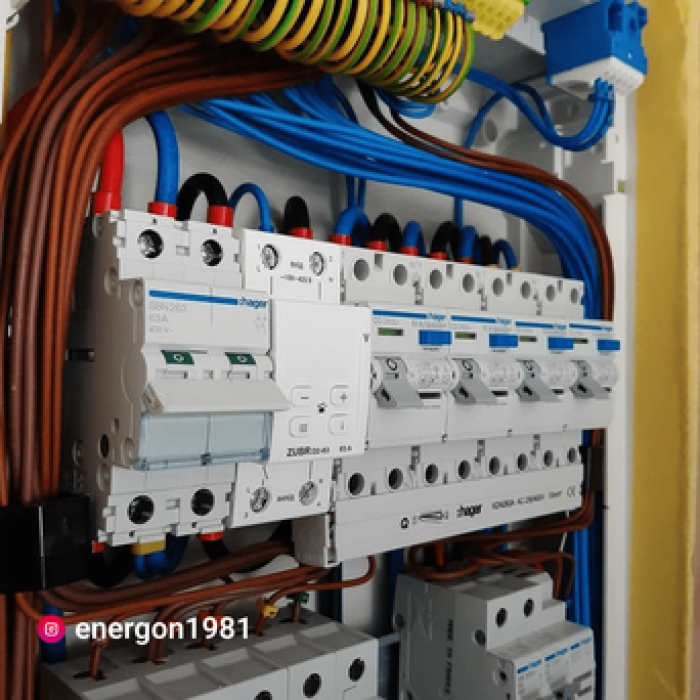

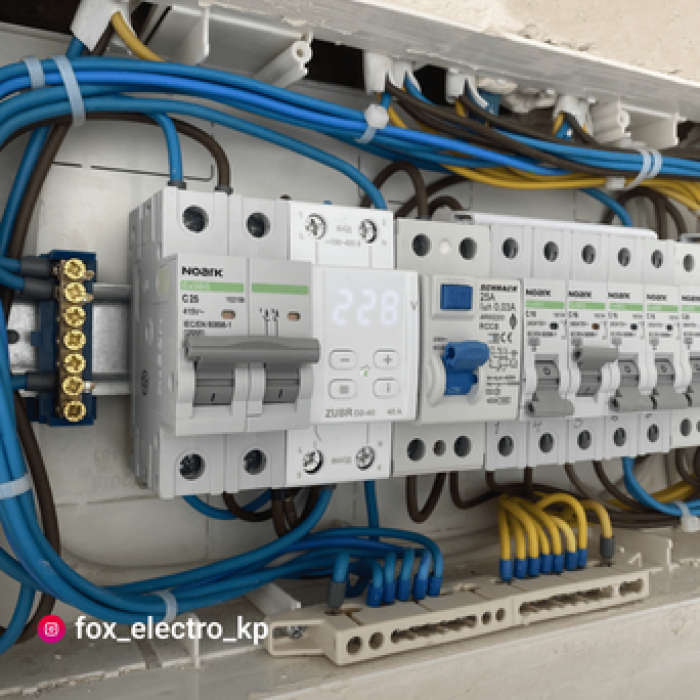

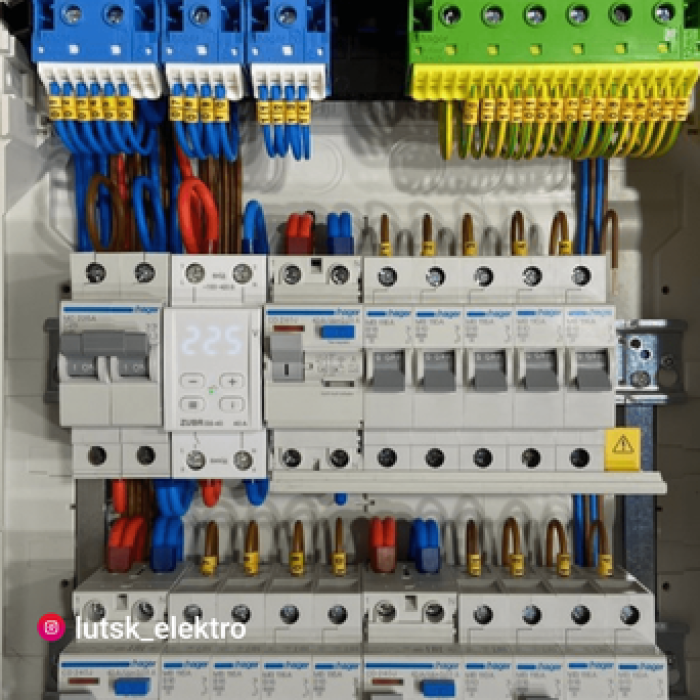

Приклади монтажних схем на автоматиці Hager та Schneider

Бібліотека фігур для Visio завантажити

Додаткові можливості для більш тонкого налаштування

1. Час відключення при провалі напруги

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просадок напруги і, як наслідок, частого спрацьовування реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який реле буде вичікувати перед відключенням навантаження. Настроєний таким чином час діятиме лише при зниженні напруги від 154 до 176 В (коли професійна модель включена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).

2. Регульований гістерезис по напрузі

У разі коли реле часто спрацьовує, але можливості розширити межі спрацьовування вже немає , а поточна напруга в мережі близька до виставленого кордону і не є стабільним сенс використовувати гісітерезис як додатковий інструмент для зменшення кількості спрацьовувань . Додавання гістерезису дає можливість оптимізувати кількість спрацьовувань, переконатися, що напруга стала стабільнішою і меншою за встановлену межу. Оптимальні налаштування меж і гістерези за напругою дозволяють відсіяти нестабільну напругу близьку до встановлених меж. величину гістерези.

3. Захист від частих спрацьовувань при нестабільній мережі

Обмежує кількість повторних спрацьовувань реле поспіль, щоб виключити згубний їх вплив на техніку, що захищається. Без такого захисту чутливе до частих спрацювань обладнання, наприклад холодильник або кондиціонер, можуть вийти з ладу. При досягненні максимальної кількості спрацьовувань поспіль, спрацює захист, реле заблокується і навантаження відключиться доки користувач не зверне увагу і не натисне на одну з кнопок реле. мережі.
— Мережева напруга близька до встановлених меж і не стабільна. У такому разі частоту спрацьовувань реле можуть оптимізувати наступні налаштування:
а) значення меж спрацьовування реле збільшити відповідно до якості мережі так, щоб обладнання, що захищається, було терпиме до них;
б) відрегулювати значення гістерезису за напругою.
