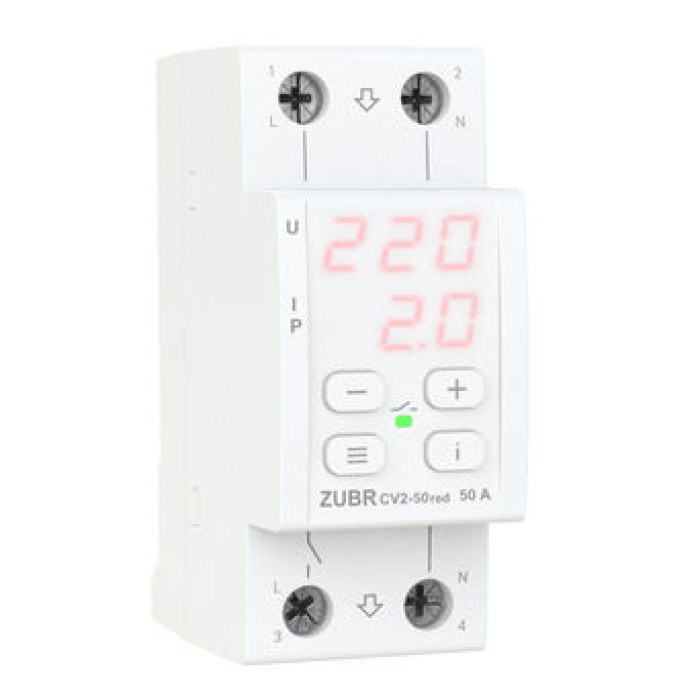

Реле напруги з контролем струму CV2-50 red

Опис Реле напруги з контролем струму CV2-50 red

Переваги трьох пристроїв у компактному корпусі шириною 2 модулі

ZUBR CV2 red об'єднав у собі переваги трьох пристроїв: компактність та максимум функцій від ZUBR D2, контроль за струмом та потужністю від ZUBR MF, поглиблені налаштування меж струму від ZUBR I. При цьому вартість ZUBR CV2 red привабливіша за ZUBR MF.

Висока точність вимірювання напруги та струму завдяки алгоритму TrueRMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, струму та потужності, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно за певних відхилень напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:

< img src= "/files/grafik.png " alt= " ">

Швидкість відключення навантаження за замовчуванням, та у разі застосування Професійної моделі відключення

Захист від перегріву

Термодатчик всередині корпусу забезпечує додаткову безпеку та вимикає навантаження у випадку, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом "oht ". Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.

Якщо захист спрацює більше 5 разів протягом доби, реле заблокується, щоб звернути увагу користувача на ситуацію, доки температура всередині корпусу не стане нижче 60 °С ( "oht " блимати перестане) і не буде натиснута одна з кнопок. Якщо ви хочете дізнатися температуру датчика термозахисту, утримуйте кнопку «i» 16 секунд.

Затримка увімкнення/вимкнення

ZUBR CV2 red дозволяє налаштувати час затримки на увімкнення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності. Від заводу в реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання, ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів, рекомендується встановлювати затримку включення 2-3 хв.

Згідно заводських налаштувань затримка відраховується з моменту стабілізації напруги. У налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле і враховує час дії аварійної ситуації, тобто протікає швидше. Для швидкого відновлення напруги у всьому будинку після аварійного спрацювання встановіть ZUBR R116y для холодильної техніки, вимогливої до тривалості затримки на включення. А в CV2 red зробіть таку затримку мінімальною.

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга, струм або потужність при відключенні реле або спрацювання захисту від перегріву).

Зручність в управлінні

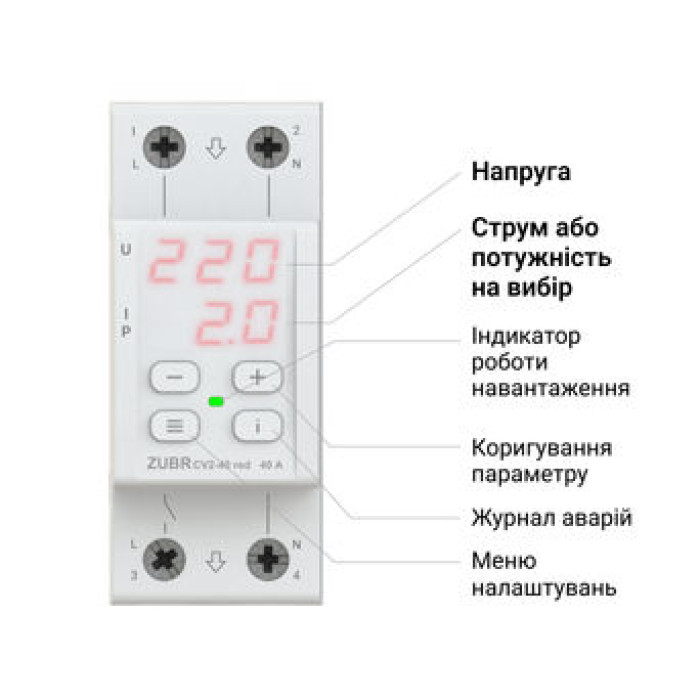

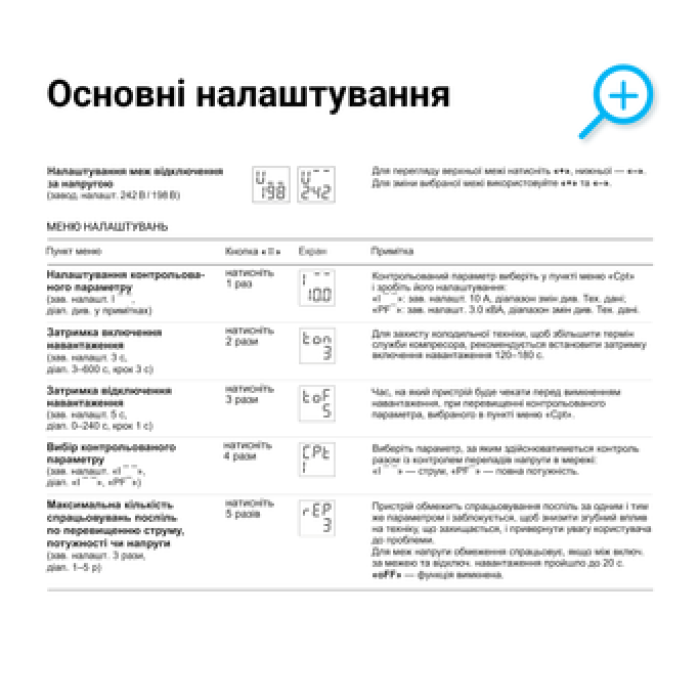

Налаштування роботи пристрою здійснюється лише за допомогою трьох кнопок. Четверна кнопка «i» призначена для перегляду журналу аварійних спрацьовувань, розшифровки абревіатур пунктів меню, а також всіх параметрів, що вимірюються. Цифровий екран постійно відображає значення напруги та струму чи потужності, а також виводить системну інформацію. Доступна можливість налаштування яскравості екрана в режимі очікування.

Проста установка

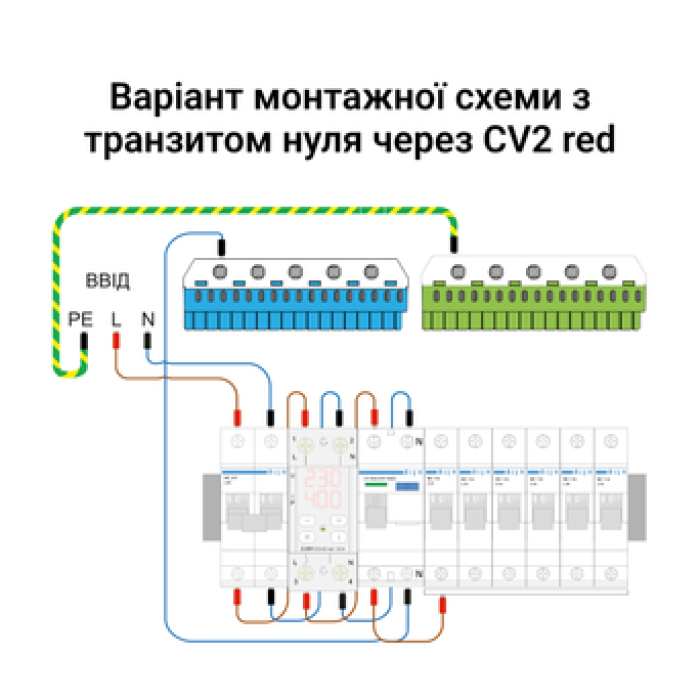

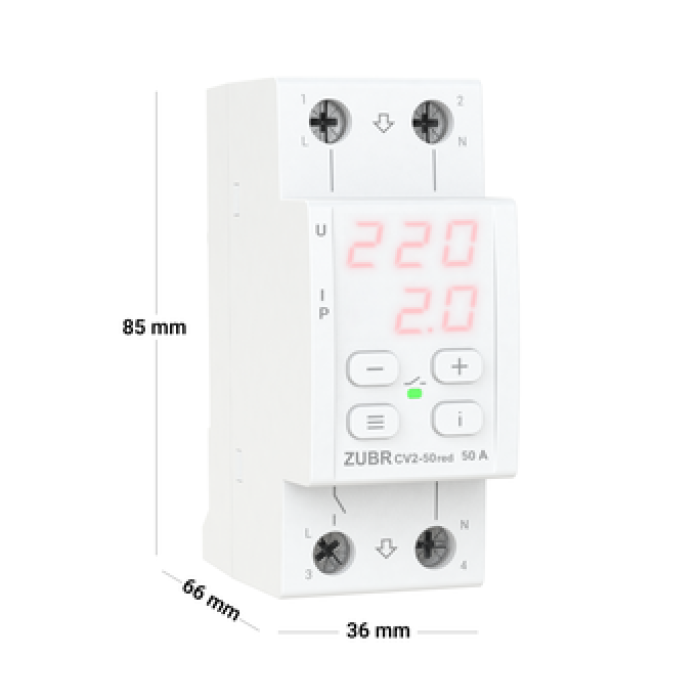

У ZUBR CV2 red зручне стандартизоване підключення вхід-вихід. Є можливість підключення без використання нульової клеми. Реле ZUBR CV2 red дуже компактне, займає 2 стандартні модулі в розподільному щиті оснащеним стандартною DIN-рейкою шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (відповідно до ГОСТ 14254). Час відключення при провалі напруги

Потрібно тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просадок напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який реле буде вичікувати перед відключенням навантаження. Настроєний таким чином час діятиме лише при зниженні напруги від 154 до 176 В (коли професійна модель включена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).

2. Регульований гістерезис по напрузі

У разі коли реле часто спрацьовує, але можливості розширити межі спрацьовування вже немає , а поточна напруга в мережі близька до виставленого кордону і не є стабільним сенс використовувати гісітерезис як додатковий інструмент для зменшення кількості спрацьовувань . Додавання гістерезису дає можливість оптимізувати кількість спрацьовувань, переконатися, що напруга стала стабільнішою і меншою за встановлену межу. Оптимальні налаштування меж і гістерези за напругою дозволяють відсіяти нестабільну напругу близьку до встановлених меж. величину гістерези.

3. Захист від частих спрацьовувань при нестабільній мережі

Обмежує кількість повторних спрацьовувань реле поспіль, щоб виключити згубний їх вплив на техніку, що захищається. Без такого захисту чутливе до частих спрацювань обладнання, наприклад холодильник або кондиціонер, можуть вийти з ладу. При досягненні максимальної кількості спрацьовувань поспіль, спрацює захист, реле заблокується і навантаження відключиться доки користувач не зверне увагу і не натисне на одну з кнопок реле. мережі.
— Мережева напруга близька до встановлених меж і не стабільна. У такому разі частоту спрацьовувань реле можуть оптимізувати наступні налаштування:
а) значення меж спрацьовування реле збільшити відповідно до якості мережі так, щоб обладнання, що захищається, було терпиме до них;
б) відрегулювати значення гістерезису за напругою.
