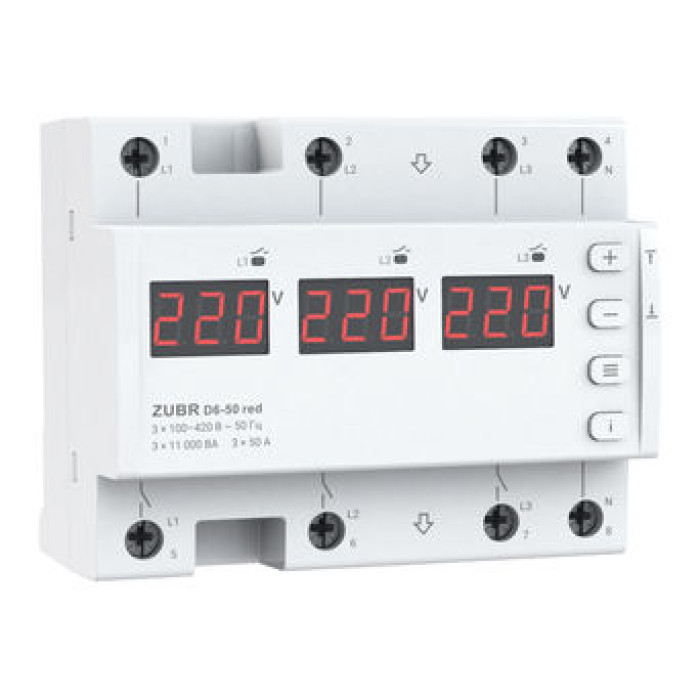

Реле напруги ZUBR D6-50 red

Опис Реле напруги ZUBR D6-50 red

Два режими роботи

Реле напруги ZUBR D6 red призначене для захисту побутового та промислового електроустаткування (в т.ч. трифазних електродвигунів) і може працювати в режимах: однофазного або трифазного навантаження.

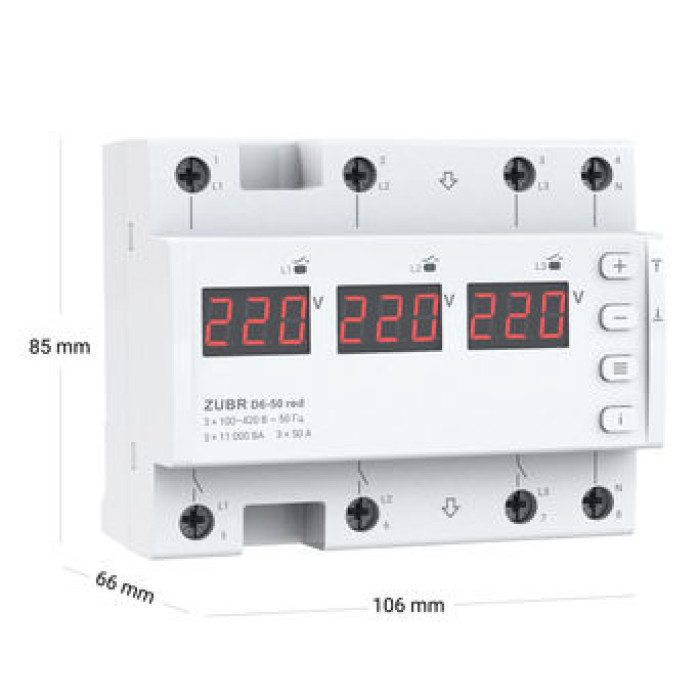

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі і у разі аварії на одній із фаз, буде вимкнуто лише аварійну фазу. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле! У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз вимкнути) і у разі аварії на одній із фаз, будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором! Під час роботи реле вимірює та відображає діюче значення напруги на кожній із фаз. Всі налаштування та значення аварійних відключень зберігаються в енергонезалежній пам'яті. До того ж воно компактне і займає 6 стандартних модулів у розподільчому щиті. Його монтаж відбувається у розподільчий щиток на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254). використовує метод вимірювання напруги в мережі - True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

ВАЖЛИВО! Якщо ви звіряєте показання реле з вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше показання реле та вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж таки більше довіряєте своєму вимірюваному приладу, то показання реле можна відкоригувати поправкою у показаннях напруги на екрані реле ±20 В. Ви можете задіяти професійну модель затримки часу вимкнення. Вона дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Безпека та комфорт у користуванні

• Реле напруги ZUBR D6 red оснащено захистом від перегріву. Вона активується, якщо температура всередині корпусу перевищить 70 °С.
• Ви можете переглянути температуру всередині корпусу в будь-який момент для моніторингу стану реле.
• Ви можете заблокувати кнопки управління реле, щоб ніхто випадково не змінив параметрів його роботи.
• Ви можете вимкнути екрани реле в режимі очікування, щоб комфортно використовувати реле в житловому приміщенні. У разі аварії на якійсь із фаз, екран блиматиме.

Додаткова безпека обладнання, що захищається

У ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу техніки, що захищається за рахунок зменшення повторних спрацьовувань реле:

• регульована максимальна кількість спрацьовувань захисту підряд;
• регульований гістерезис за напругою.

Журнал аварійних спрацьовувань

Журнал здатний зберігати в енергонезалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання термозахисту). Щоб оцінити стан та якість електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер та частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазного та трифазного навантаження).
