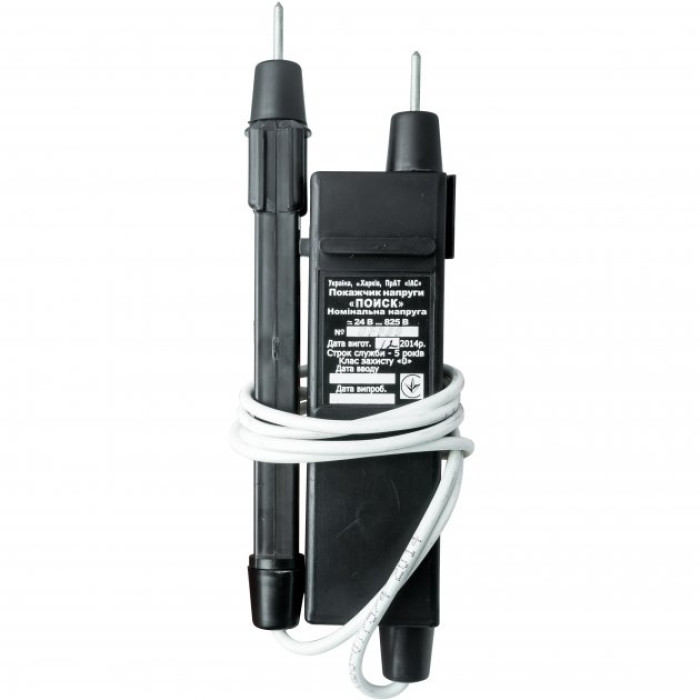

Покажчик напруга ІАС Пошук-4 (80-825В)

Опис Покажчик напруга ІАС Пошук-4 (80-825В)

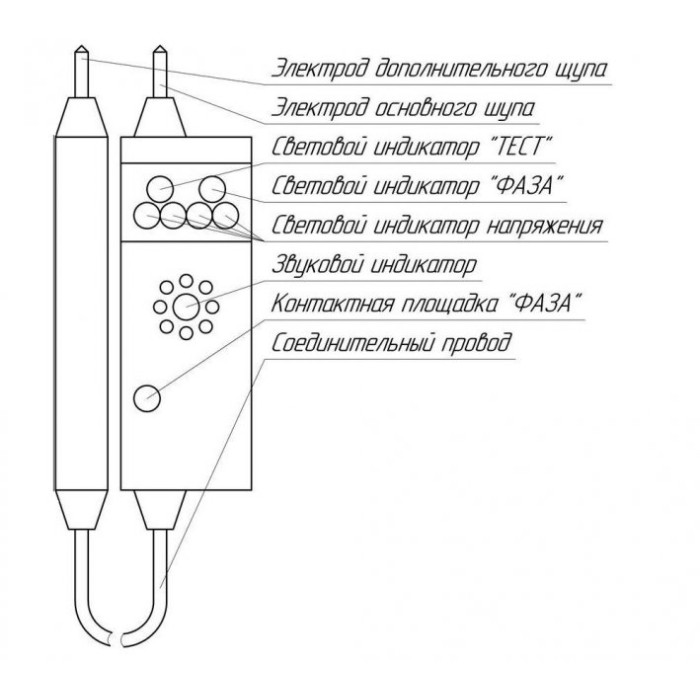

Покажчик напруги "Пошук " призначений для контролю наявності напруги змінного (50 Гц) та постійного струму в електроустановках до 1000 В. Контроль здійснюється за допомогою світлодіодних індикаторів. В деяких варіантах виконання можливо супровід звуковим сигналом.

Умови експлуатації:

• температура навколишнього середовища від -450С до +400С;
• відносна вологість повітря-80% при температурі +250С;
• висота над рівнем моря до 1000 м.
• довкілля не вибухонебезпечне, що не містить струмопровідного пилу і не насичена парами кислот або лугів.

Основні технічні дані:

• Тік, що протікає рез покажчик, не більше 10 мА.
• Опір ланцюга, що перевіряється при продзвонюванні, не більше 100 кОм.
• Тривалість зарядки вказівника від мережі ~220 В, н е менше 20 сек.
• Час збереження заряду не менше 12 год.
• Час свічення випромінюючого елемента “ТЕСТ” при продзвонюванні після зарядки, не менше 30 се к.
• Вигляд кліматичного виконання У категорії розміщення 2 за ГОСТ 15150-69.
• Електрична міцність ізоляції корпусу та дроту, не менше 2000 В.
• Маса не більше 0,15 кг.
• Габарити покажчика: 195 х 60 х 40 мм.
• Довжина з'єднувального дроту не менше 1м

Пошук-1

• 24, 110, 220, 380В постійного струму

• 24, 110, 220, 380В змінного струму частотою 50 Гц

• Визначення фазного дроту в ланцюгах п ременного струму

• Визначення цілісності електричних ланцюгів (продзвонювання)

• Індикація напруги 24, 110, 220, 380В

• Звукова індикація

Пошук-1Ф

• 24, 110, 220, 380В постійного струму
• 24, 110, 220, 380В змінного струму частотою 50 Гц
• Визначення фазного дроту в ланцюгах змінного струму
• Визначення цілісності електрично х ланцюгів (продзвонювання)
• Визначення послідовності год редагування фаз трифазної мережі
• Індикація напруги 24, 110, 220, 380В
• Звукова індикація

Пошук-2

• 24, 10 0, 220, 500В постійного струму
• 24, 100, 220, 500В змінного струму частотою 50 Гц
• Визначення фазного дроту в ланцюгах змінного струму
• Визначення цілісності електричних кіл (продзвонювання)
• Індикація напруги 24, 110, 220, 500 В
• Звукова індикація

Пошук-2Ф

• 24, 100, 220, 500В постійного струму
• 24, 100, 220, 500В змінного струму частотою 50 Гц
• Визначення фазного дроту в ланцюгах змінного струму
• Визначення цілісності електричних ланцюгів (продзвонювання)
• Визначення послідовності чергування фаз трифазної мережі
• Індикація напруги 24, 110, 220, 500 В
• Звукова індикація

Пошук-3

• 24, 220, 380, 660В постійного струму
• 24, 220, 380, 660В змінного струму частотою 50 Гц
• Визначення фазного дроту в ланцюгах змінного струму
• Визначення цілісності електричних ланцюгів (продзвонювання)
• Індикація напруги 24, 220, 380, 660В
• Звукова індикація

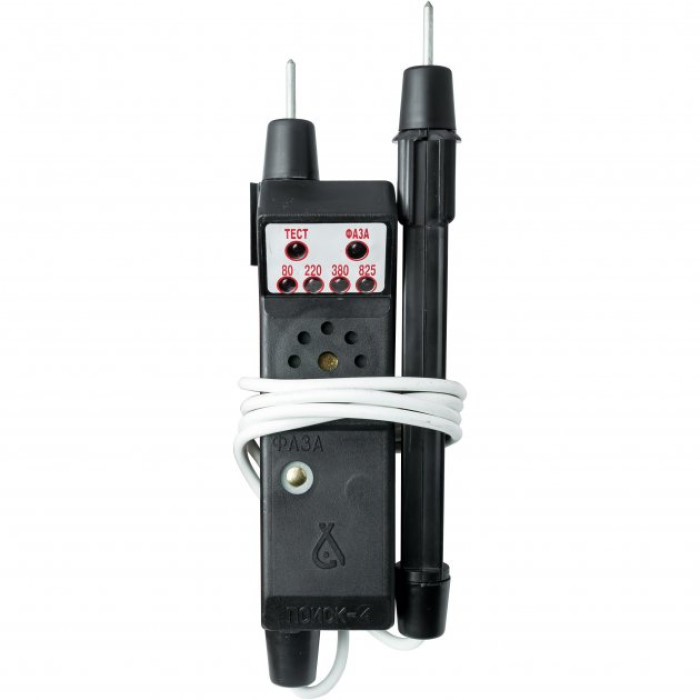

Пошук-4

• 80, 220, 380, 825В постійного струму
• 80, 220, 380, 825В змінного струму частотою 50 Гц
• Визначення фазного дроту в ланцюгах змінного струму
• Визначення цілісності електричних ланцюгів (продзвонювання)
• Індикація напруги 80, 220, 380, 825В
• Звукова індикація

Пошук-5 (Необхідно відзначити, що «Пошук – 5» працює без звуку, індикація напруги відбувається через світлові індикатори)

• 24, 110, 220, 380В постійного струму
• 24, 110, 220, 380В змінного струму частотою 50 Гц
• Визначення фазного дроту в ланцюгах змінного струму
• Визначення цілісності електричних ланцюгів (продзвонювання)
• Індикація напруги 24, 110, 220, 380В
