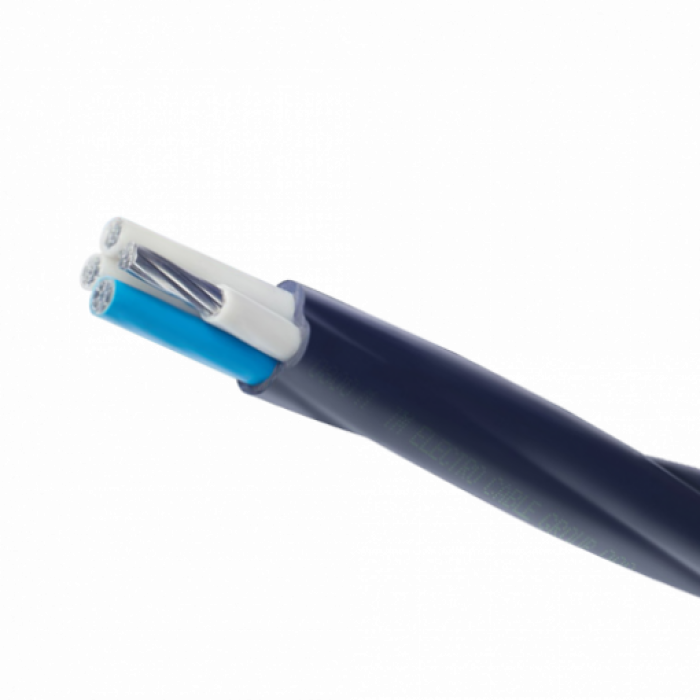

Кабель Інтерелектро АВВГ 3/120+1/70

Опис Кабель Інтерелектро АВВГ 3/120+1/70

Силовий кабель АВВГ

Призначений для:

• живлення електроустановок у приміщеннях з вологістю до 98 %;
• зовнішнього монтажу на естакадах, повітрям , у спеціальних каналах;
• розміщення в порожнечі будівлі.

Розшифровка АВВГ

• А — алюмінієвий провідник. Алюміній легше і дешевше за мідь. Тому використовується там, де потрібно заощадити, але зберегти експлуатаційні характеристики.
• В — захисна ізоляція жили з ПВХ-пластикату.
• В — загальна оболонка з підвищеною розтяжністю (до 150%). Виготовляється з ПВХ-пластикату.
• Забезпечує додатковий захист кабелю від пилу, вологи та агресивних хімічних речовин, що містяться у навколишньому середовищі.
• Г — відсутність броні. Тому АВВГ не рекомендується прокладати під землею. Зате вага даного силового кабелю менша за броньовані аналоги, що спрощує повітряний монтаж.

Цифри в маркуванні означають кількість жил і перетин. Від цих показників залежить номінальна напруга. Воно може змінюватись від 0,66 до 1 кВ.

Експлуатаційні характеристики кабелю АВВГ

Він може мати від 1 до 5 жил круглої або секторної форми. Їхнє число визначає його призначення. Одножильний кабель найчастіше використовується у ланцюгах прямого струму. А алюмінієвий багатожильний АВВГ-кабель – в одно- та трифазних мережах зі змінною напругою. Моделі з маркуванням 3 + 1, 4 та 5 мають три фази, додаткове заземлення та/або нульову жилу.

Перетин дроту варіюється від 2,5 до 240 мм2. Саме від діаметра залежить ряд важливих характеристик:

• Допустима напруга.
• Будівельна довжина. Вона варіюється від 200 до 450 м.
• Вага.

Мінімальний радіус згинання АВВГ залежить від кількості жил:

• 10 перерізів для одножильного.
• 7,5 перерізу — для багатожильного.

Умови експлуатації

Одно- та багатодротовий кабель АВВГ можна використовувати в локаціях з помірним та холодним кліматом. Його робоча температура варіюється від -50 до +50 °С. Допустима вологість - до 98%. Завдяки цьому провід дозволяється прокладати навіть у схильних до затоплення приміщеннях.

Умови монтажу

• Температура вище -15 °C, якщо не використовується попередній підігрів.
• Максимальне зусилля під час прокладання — 50 Н/мм2.

Ключові температурні точки

Коли провідник нагрівається до 70 °C, він може стабільно працювати 8 годин поспіль. Але протягом усього терміну його служби експлуатація в такому режимі не повинна тривати довше 1000 годин.
АВВГ здатний працювати за температури провідника +90 °C. Але не довго. Після остигання він збереже свої експлуатаційні характеристики. Гранична температура короткого замикання становить +160 °C. А непогорання за КЗ — +350 °C.
