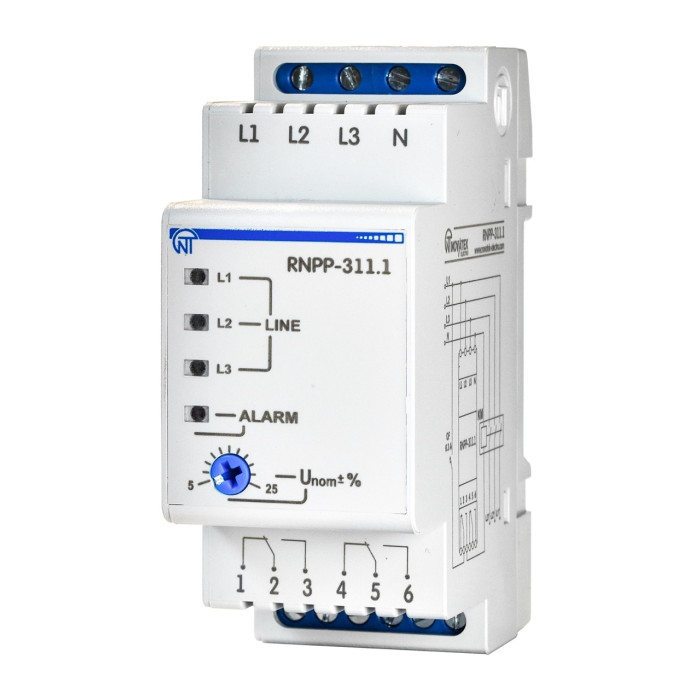

Реле напруги, перекосу та послідовності фаз RNPP-311.1

Опис Реле напруги, перекосу та послідовності фаз RNPP-311.1

Детальний опис продукта

Реле напруги RNPP-311.1 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• недопустимих коливань напруги в мережі з тривалістю не менше 0,02 с.
• порушення амплітудної симетрії напруги мережі (перекосу фаз).
• обриву, порушення послідовності та злипання фаз.

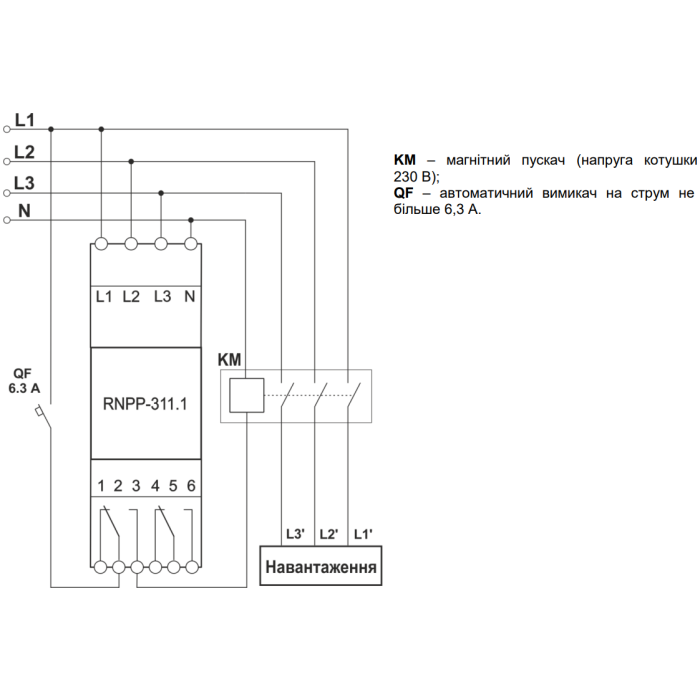

• RNPP-311.1 вимірює діючі значення фазних (лінійних) напруг і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження.
• Індикує аварію напруги і стан реле навантаження (увімкнено/вимкнено).
• Реле постійно контролює значення напруг в трифазній мережі, зіставляючи їх із значеннями, що встановлені Користувачем регулятором Unom±%.
• Виріб вимикає навантаження, якщо значення напруги виходить за межі, що задані Користувачем.

RNPP-311.1 має одну поєднану регульовану уставку спрацьовування за максимальною / мінімальною напругою. Наприклад: в положенні 10% буде спрацьовувати у разі підвищення / пониження напруги на 10% від номінальної.

Виріб може знаходитися в наступних станах:

• нормальної роботи.
• аварії за напругою.
• витримки часу АПВ.

Стан нормальна робота:

•  напруга мережі знаходиться у межах, що задані Користувачем при налаштуванні виробу.
•  скінчився час АПВ.
• обладнання, що захищається, підключене до мережі.
•  індикатор «ALARM» не горить.
• горять індикатори «LINE».

Стан аварія за напругою:

•  напруга мережі вийшла за межі, що задані Користувачем при налаштування виробу, на час більший, ніж вказаний у технічних характеристиках.
•  обладнання, що захищається, відключене від мережі, горить індикатор «ALARM».
•  у разі обриву фази відповідний індикатор «LINE» не горить.

Стан витримка часу АПВ:

відлік часу АПВ починається з моменту подання живлення або виникнення аварії. Після завершення часу АПВ виріб перейде до стану Нормальна робота, якщо параметри напруги мережі відновилися після аварії.

Переваги:

• Просте налаштування.
• Підключення через пускач.
• Компактний розмір.
• Перекидний контакт.

Сфера застосування:

• Для контролю фазових та лінійних напруг в трифазній мережі.
• Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.
• Ідеально підходить для захисту холодильних та вентиляційних установок.

Основні можливості:

• Контроль дозволеного рівня діючого значення фазової/лінійної напруги.
• Контроль правильного чергування фаз та відсутності їх злипання.
• Контроль повнофазності та симетричності мережевої напруги.
• Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження.
• Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем.
• Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання.
• Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.

За замовленням Покупця час АПВ може бути змінений на наступні значення – 0, 10, 60, 100, 150, 200, 250 секунд.
