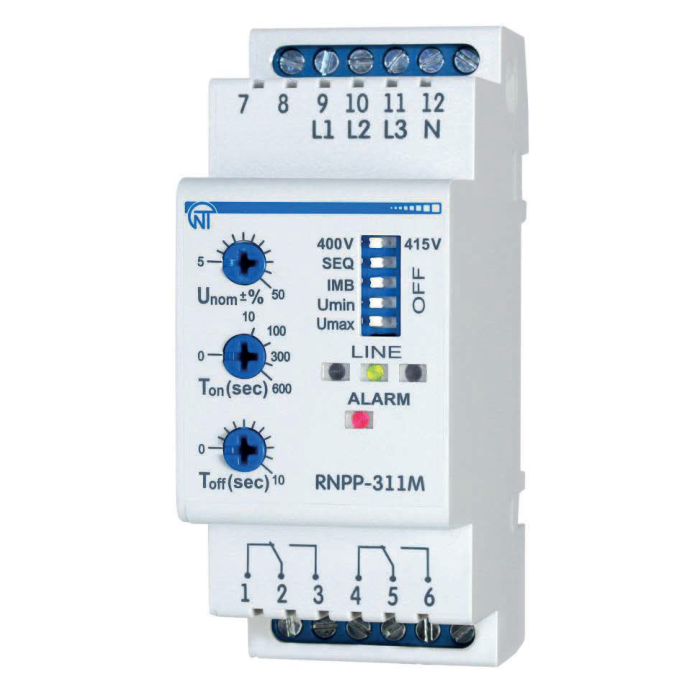

Реле напруги, перекосу та послідовності фаз RNPP-311M

Опис Реле напруги, перекосу та послідовності фаз RNPP-311M

Детальний опис продукта

RNPP-311М призначене:

• для контролю допустимого рівня напруги.
• для контролю правильного чергування і відсутності злипання фаз.
• для контролю повнофазності і симетричності напруги мережі (перекосу фаз).
• для вимкнення навантаження при неякісній напрузі мережі.
• для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги.
• для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.
• RNPP-311М здійснює контроль нуля непрямим методом.
• У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій.
• Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

RNPP-311М працює в різних режимах:

• Контроль мінімальної / максимальної напруги.
• Контроль мінімальної напруги; – Контроль максимальної напруги.
• Контроль наявності фаз; – Контроль неправильного чергування і наявності злипання фаз.
• Контроль перекосу фаз.

Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.

Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6).

В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.

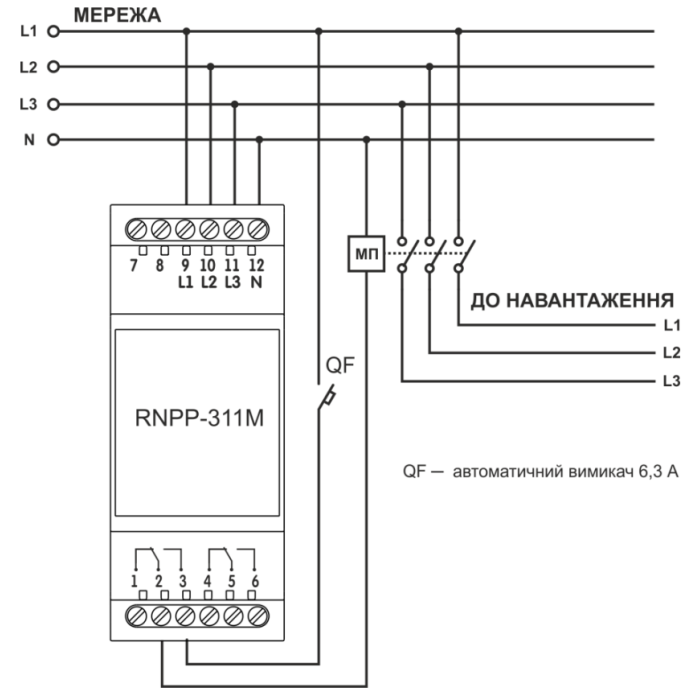

Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.

Переваги:

• Просте налаштування.
• Підключення через пускач.
• Компактний розмір.
• Перекидний контакт.
• Сфера застосування.
• Для контролю фазових та.
• лінійних напруг в трифазній мережі.
• Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.
• Ідеально підходить для захисту холодильних та вентиляційних установок.

Основні можливості:

• Контроль дозволеного рівня діючого значення напруги.
• Контроль правильного чергування фаз та відсутності їх злипання.
• Контроль повнофазності та симетричності мережевої напруги.
• Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування.
• Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги.
• Можливість відключення захисних функцій.
