Як працює реле напруги

Реле напруги це справжній «охоронець» вашої електромережі. Воно стоїть на сторожі побутової техніки та електрообладнання і не дозволяє їм вийти з ладу під час роботи якщо в мережі станеться стрибок напруги.

Як працює реле напруги вибір і підключення

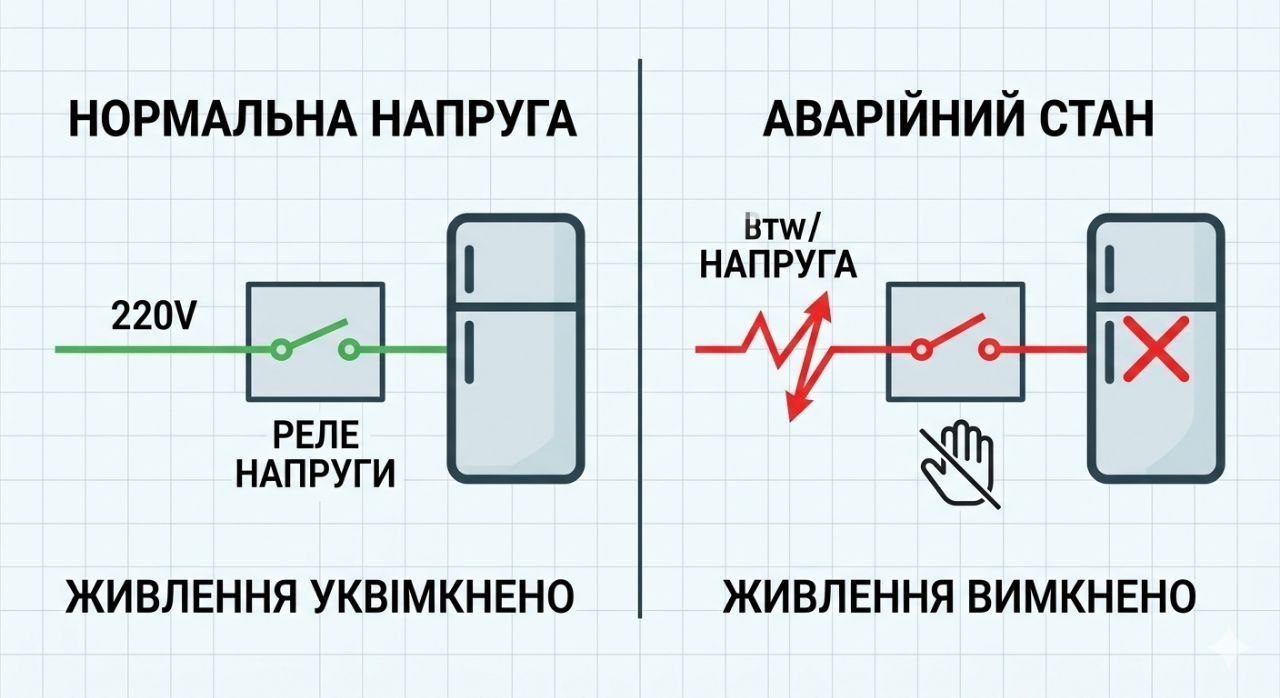

Коли напруга виходить за допустимі межі і стає занадто високою або занадто низькою наш захисник миттєво розмикає ланцюг. Вимикає живлення щоб холодильник котел або пральна машина не прийняли на себе удар. Як тільки параметри повертаються в норму пристрій автоматично відновлює живлення.

З чого він складається

Всередині пристрою можна виділити три основні частини вимірювальний блок логічну схему та виконавчий механізм.

Вимірювальний блок

В однофазних реле це зазвичай дільник напруги або трансформатор а в цифрових це аналого цифровий перетворювач. Він знижує напругу до безпечного рівня для електронних схем і дозволяє точно визначити коли напруга виходить за допустимі межі.

Логічна схема

Отримує дані від вимірювального блоку і порівнює їх із встановленими порогами верхнім і нижнім. Якщо напруга в нормі схема дає команду замкнути контакти якщо напруга занадто висока або низька вона ініціює розмикання ланцюга. У сучасних реле цю функцію виконують мікроконтролери які можуть враховувати затримки ввімкнення і перевіряти кожну фазу окремо.

Виконавчий механізм

У простих реле це електромагніт який замикає або розмикає контакти. У напівпровідникових пристроях це тиристори або симісторні реле які працюють без механічного зносу. Саме завдяки цій частині реле здатне миттєво розривати ланцюг коли напруга виходить за межі і знову його замикає коли ситуація стабілізується.

Тип напруги змінний струм і постійний струм

Реле напруги підбирається строго під тип струму в мережі.

Змінний струм AC це той самий домашній струм який надходить у квартири і будинки. Його напруга змінюється за синусоїдою подібно до хвилі. Більшість побутових реле розраховані саме на нього.

Постійний струм DC тече рівною лінією без коливань. Він використовується в акумуляторних системах сонячних електростанціях і системах безперебійного живлення.

Важливо пам’ятати реле для змінного струму і реле для постійного струму мають різні конструктивні особливості і контакти. Якщо їх переплутати пристрій може працювати некоректно або швидко вийти з ладу.

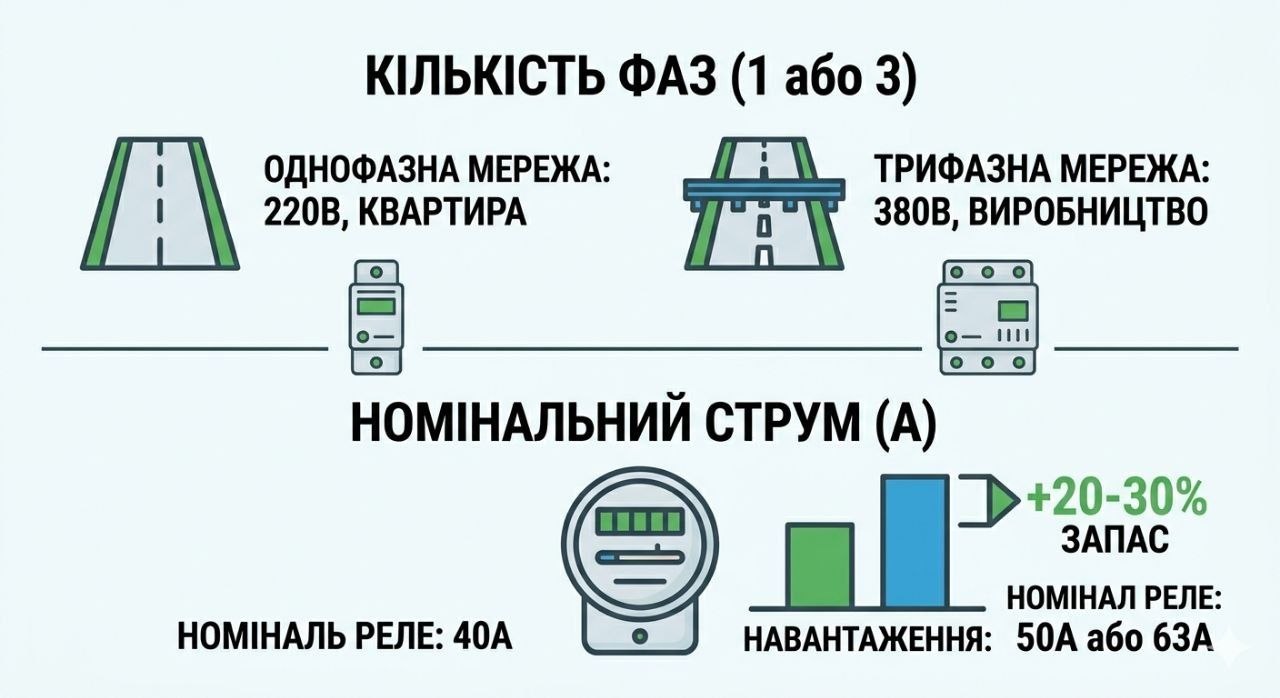

Кількість фаз і номінальний струм

Тепер поговоримо про два ключові параметри вибору реле фазність і номінальний струм.

Кількість фаз

Фаза це як смуга руху на дорозі.

• Одна фаза це односмугова дорога. Такий варіант найчастіше зустрічається у квартирах і приватних будинках. Для нього використовується однофазне реле 220 230 В.
• Три фази це вже повноцінна автомагістраль. Використовується у будинках з потужним обладнанням майстернях і на виробництві 380 400 В.

Якщо встановити однофазне реле там де три фази воно просто не впорається з навантаженням.

Трифазне реле контролює кожну фазу окремо. Якщо одна просідає або перевищує норму пристрій може відключити все живлення щоб уникнути перекосу і пошкодження техніки.

Номінальний струм

Це межа після якої пристрою стає важко працювати. Якщо сумарне навантаження перевищує номінал контакти перегріваються і виходять з ладу. Тому реле обирають із запасом за струмом приблизно на 20 30 відсотків вище розрахованого навантаження.

Наприклад якщо сумарне навантаження дає струм 40 А доцільно встановити реле на 50 або 63 А. Краще мати запас ніж працювати на межі можливостей.

Популярні виробники реле напруги

На ринку є бренди продукція яких довела свою ефективність і надійність на практиці. Особливо популярні пристрої які поєднують точний контроль параметрів мережі простоту налаштування і довговічність.

Реле напруги ZUBR особливості та переваги

Реле ZUBR враховують особливості побутових мереж. Вони оснащені надійними контактами функцією затримки ввімкнення а професійні моделі використовують алгоритм TrueRMS для точного вимірювання незалежно від форми сигналу. Корпус із самозатухаючого матеріалу підвищує безпеку а пам’ять аварійних значень допомагає швидко визначити причину збою.

Реле напруги АСКО УКРЕМ надійність і точність

Основні переваги це точність вимірювань і швидка реакція на аварійні ситуації. Багато моделей мають індикацію стану мережі що дозволяє візуально контролювати параметри напруги і швидко реагувати на зміни.

Реле напруги Новатек електро економічні рішення

Ці пристрої забезпечують комплексний захист. Окрім стандартного контролю напруги вони можуть відстежувати обрив нуля послідовність фаз та інші важливі параметри що робить їх зручними для дому і невеликих офісів.

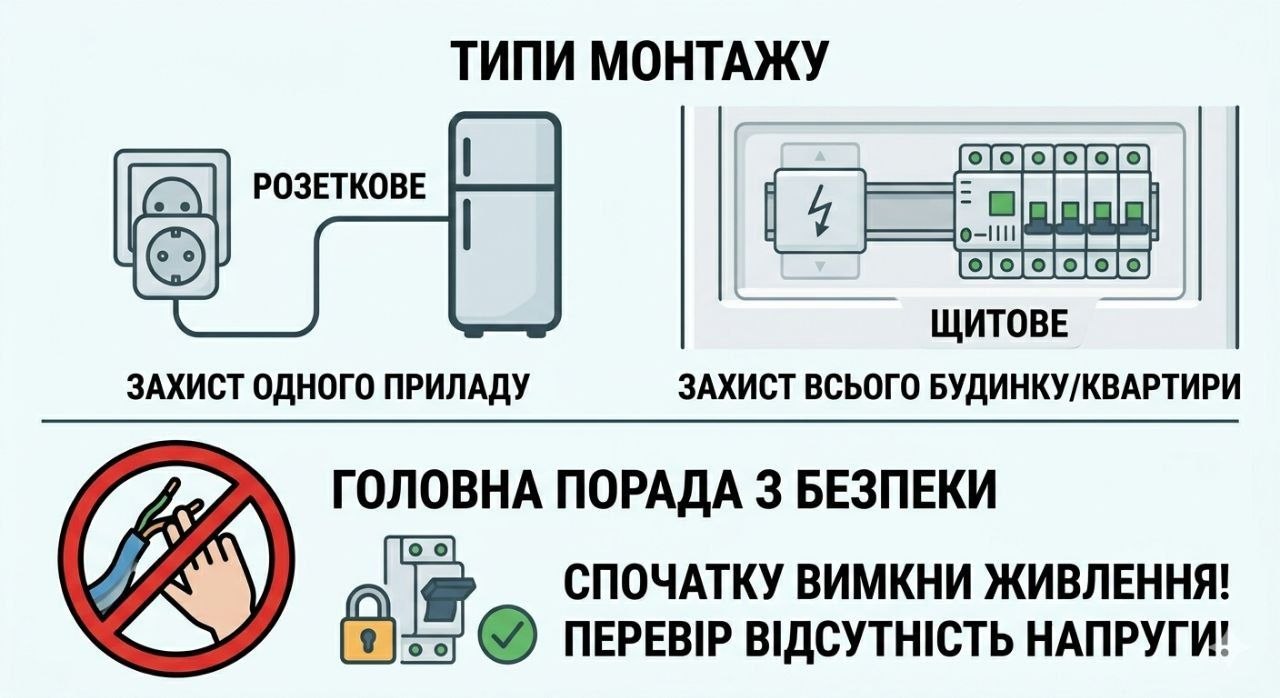

Настінний і щитовий монтаж реле

Якщо потрібно захистити один прилад наприклад холодильник котел або сервер використовують розеткове або настінне реле. Воно швидко підключається і захищає конкретний пристрій.

Якщо потрібно захистити всю квартиру будинок або офіс оптимальним варіантом є монтаж у щит на DIN рейку. Таке реле встановлюється в електрощит і захищає всю лінію або об’єкт повністю.

Підключення до однофазної і трифазної мережі

Для стандартної однофазної мережі 220 230 В використовується однофазне реле яке підключається у розрив фазного провідника і контролює напругу між фазою і нулем. Це найпоширеніший варіант для житла.

Для трифазних мереж 380 400 В застосовуються спеціальні трифазні реле. Вони контролюють кожну фазу окремо відстежують перекіс і зникнення фаз що особливо важливо для обладнання насосів компресорів і верстатів. У таких випадках необхідно суворо дотримуватися схеми підключення тому краще довірити монтаж спеціалісту.

Поради щодо безпечної експлуатації

Перше правильно підбирайте номінал. Реле не повинно працювати на межі можливостей. Якщо навантаження 40 ампер обирайте 50 або 63 А.

Надійно затягуйте контакти. Поганий контакт призводить до нагріву і пошкодження корпусу.

Не встановлюйте занадто вузькі межі напруги. Оптимальний діапазон для побутової мережі приблизно 170 260 В але все залежить від умов мережі.

І найважливіше усі роботи виконуються лише при повністю відключеному живленні. Спочатку перевіряють відсутність напруги і тільки після цього починають роботу.

Підсумок

Правильно встановлене і налаштоване реле напруги може роками непомітно виконувати свою функцію.

Економія на ньому це ризик для всієї техніки в будинку. Хороший електрик завжди думає насамперед про запобігання проблемам.
