Монтаж сонячних панелей: правила, нюанси та типові помилки

Сонячні електростанції стають все більш популярними в Україні завдяки економії, енергонезалежності та можливості ефективно використовувати сонячну енергію для живлення будинку, офісу чи підприємства. Але результат залежить не лише від якості обладнання. Велике значення має правильний підхід до монтажу сонячних панелей, підбору комплектуючих і врахування технічних нюансів, які безпосередньо впливають на довговічність та ефективність системи.

Монтаж сонячних панелей — це не просто встановлення модулів на дах або наземну конструкцію. Це комплекс технічних рішень, де важливі тип панелей, система кріплення, вентиляція, правильний кабель, якісні з’єднання, заземлення та стійкість до вітрових і температурних навантажень. У цій статті розглянемо основні правила, тонкощі та поширені помилки, які варто знати перед вибором і встановленням сонячної електростанції.

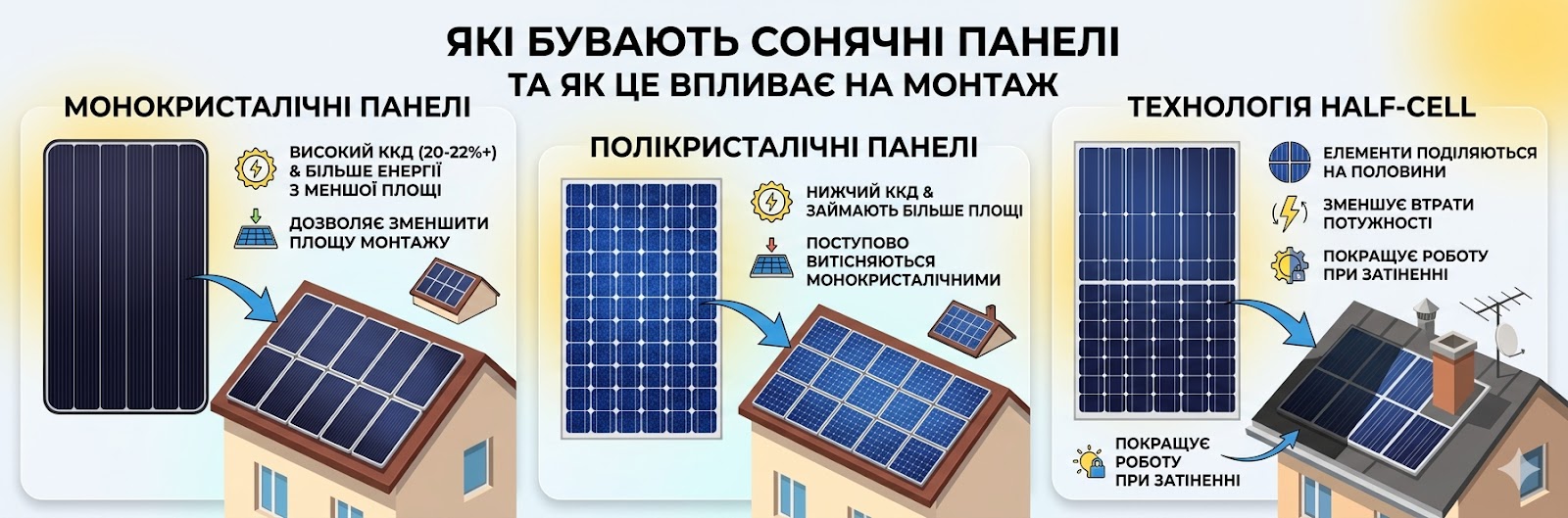

Які бувають сонячні панелі та як це впливає на монтаж

На сучасному ринку переважають два основні типи кремнієвих сонячних панелей: монокристалічні та полікристалічні. Сьогодні найбільш популярним рішенням є саме монокристалічні сонячні панелі. Вони мають вищий ККД, зазвичай у межах 20–22% і більше, краще працюють при слабкому освітленні, мають однорідний темний колір і дозволяють отримати більше енергії з меншої площі. Саме тому для сучасних дахових і наземних станцій найчастіше обирають монокристалічні моделі.

Полікристалічні сонячні панелі раніше були дуже поширеними завдяки нижчій ціні, але сьогодні поступово витісняються більш продуктивними монокристалічними аналогами. Вони мають нижчий ККД, займають більше площі для отримання тієї ж потужності та менш вигідні в умовах обмеженого місця на даху.

Окремо варто звернути увагу на панелі з технологією Half-Cell. Це сучасний стандарт, при якому елементи панелі поділяються на половини. Така конструкція дозволяє зменшити втрати потужності та покращує роботу панелі при частковому затіненні. Для дахів, де можуть бути труби, антени, блискавкозахист або тінь від сусідніх конструкцій, це особливо важливо.

Вибір типу панелей напряму впливає на монтаж. Сучасні модулі мають великі габарити, значну парусність і чутливі до перегріву. Тому при проектуванні системи потрібно враховувати не лише потужність, а й особливості кріплення, розташування та вентиляції.

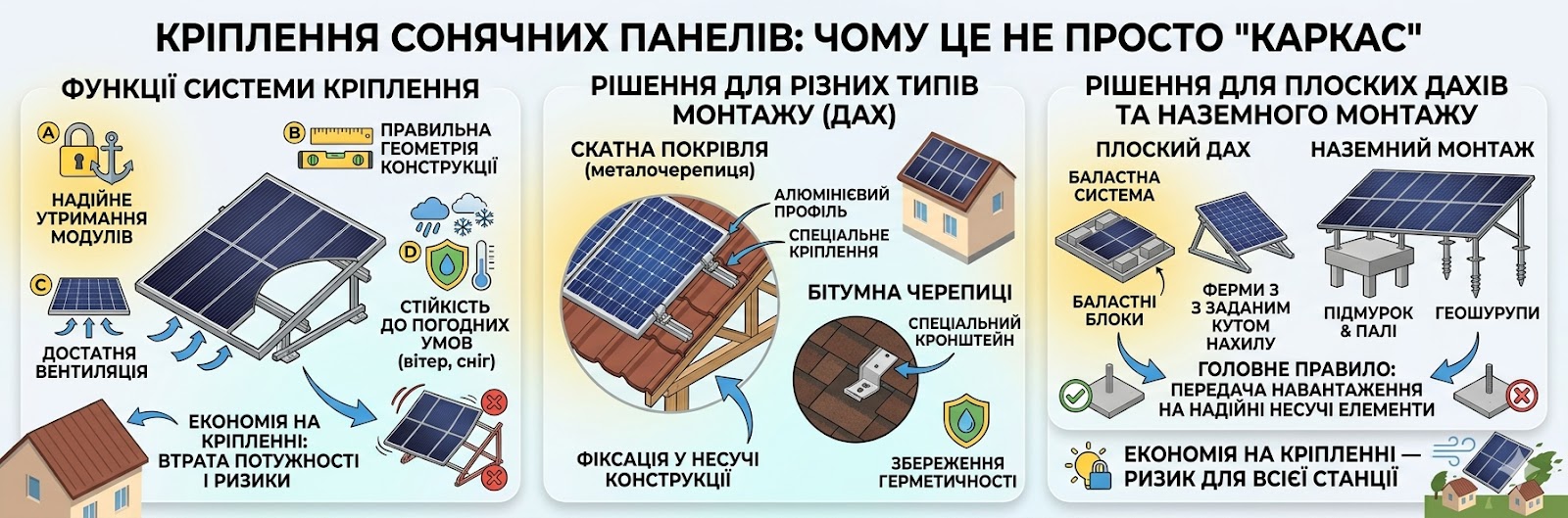

Кріплення сонячних панелей: чому це не просто “каркас”

Система кріплення сонячних панелей виконує одразу кілька важливих функцій. Вона повинна забезпечити надійне утримання модулів, правильну геометрію всієї конструкції, достатню вентиляцію та стійкість до вітру, дощу, снігу та температурних перепадів. Економити на кріпленні не можна, адже навіть дорогі панелі не дадуть очікуваного результату, якщо встановлені на слабку або неправильно спроектовану основу.

Для різних типів монтажу використовуються різні рішення:

• Для скатної покрівлі з металочерепиці або профнастилу зазвичай застосовують алюмінієві профілі та спеціальні кріплення, які фіксуються у несучі конструкції даху.
• Для бітумної черепиці використовуються спеціальні кронштейни, що дозволяють зберегти герметичність покрівлі.
• Для плоских дахів часто використовують баластні системи або ферми з заданим кутом нахилу.
• Для наземного монтажу застосовують металеві ферми на фундаменті, палях або геошурупах.

Головне правило — кріплення повинно передавати навантаження на надійні несучі елементи. Якщо конструкція закріплена формально або без урахування реальної міцності основи, з часом можливі деформації, вібрації, пошкодження покрівлі або навіть зрив модулів під час сильного вітру.

Вітрові навантаження: один із головних факторів ризику

Однією з найпоширеніших помилок є монтаж сонячних панелей занадто близько до краю даху. Саме по краях виникають зони турбулентності, де вітер створює підйомну силу. Через це панелі можуть відчувати значно більші навантаження, ніж у центральній частині покрівлі.

Професійні монтажники завжди враховують відступи від країв, особливості форми даху, висоту будівлі та відкритість місцевості. Якщо будинок стоїть на пагорбі, на відкритій ділянці або в зоні сильних вітрів, вимоги до надійності кріплення ще вищі.

Ігнорування вітрового фактора призводить до ослаблення кріплень, деформації профілю, появи люфтів і, в найгіршому випадку, до зриву конструкції. Саме тому якісна система кріплень — це не другорядний елемент, а одна з основ безпечної роботи сонячної електростанції.

Чому вентиляція сонячних панелей критично важлива

Багато хто оцінює панель лише за її паспортною потужністю, але не враховує, що ці показники вказані для стандартних лабораторних умов. У реальній експлуатації панелі нагріваються, а з підвищенням температури їхня ефективність знижується.

Якщо панель встановлена занадто близько до покрівлі та не має достатнього простору для охолодження, вона буде працювати менш ефективно. Перегрів може давати відчутну втрату потужності, особливо влітку, коли температура даху та навколишнього повітря висока.

Саме тому важливо забезпечити повітряний зазор між панелями та поверхнею покрівлі або основою. Правильна вентиляція допомагає знизити робочу температуру модулів, стабілізувати їх продуктивність і позитивно впливає на строк служби всієї системи.

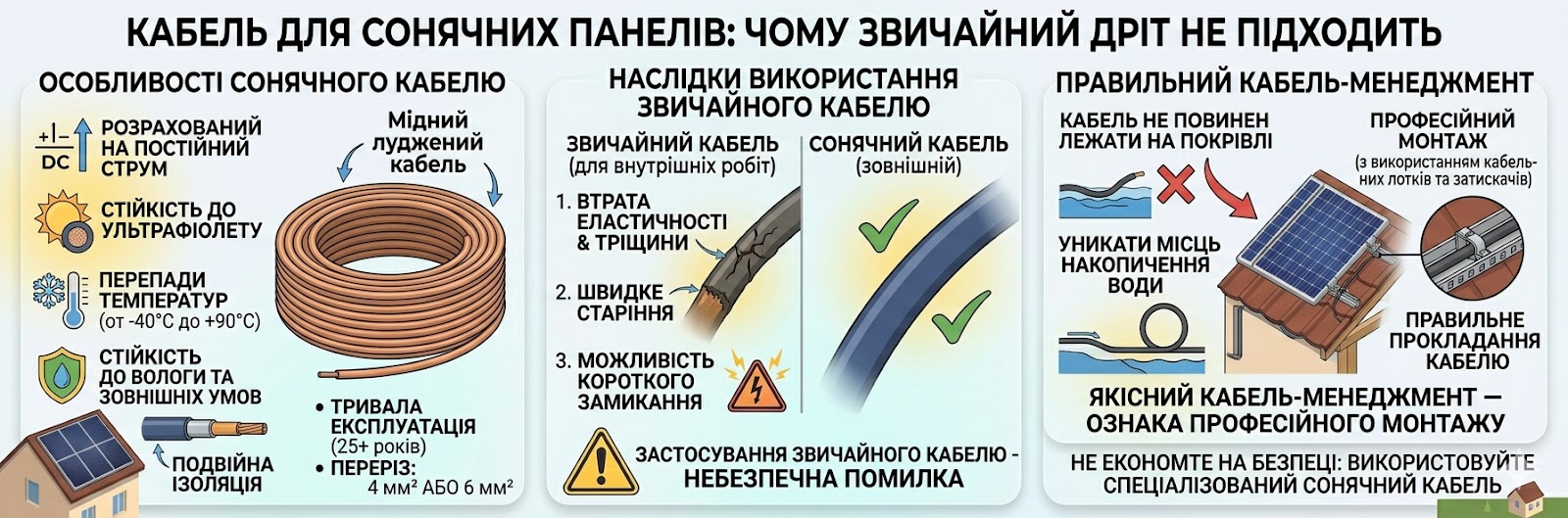

Кабель для сонячних панелей: чому звичайний дріт не підходить

Для сонячних електростанцій використовується спеціальний сонячний кабель, який розрахований на постійний струм, вплив ультрафіолету, перепади температур, вологу та тривалу експлуатацію на відкритому повітрі. Найчастіше застосовують мідний луджений кабель із подвійною ізоляцією перерізом 4 мм² або 6 мм².

Одна з типових помилок — використання звичайного кабелю, який не призначений для зовнішніх умов та постійної дії сонця. Такий кабель швидше старіє, втрачає еластичність, тріскається і може стати джерелом небезпечних ситуацій.

Крім правильного типу кабелю, важливе також і його прокладання. Кабель не повинен лежати безпосередньо на покрівлі, особливо в місцях, де накопичується вода або можливо механічне тертя. Якісний кабель-менеджмент — одна з ознак професійного монтажу.

Конектори MC4 та якість з’єднань

У фотоелектричних системах стандартом з’єднання є конектори MC4. Вони забезпечують швидке, герметичне та безпечне з’єднання панелей у стринги. Але саме в місцях контактів часто виникають проблеми, якщо використовуються неякісні роз’єми або неправильний інструмент для обтиску.

Поширена помилка — робити обжим не спеціальним кримпером, а підручними засобами. Зовні таке з’єднання може виглядати нормально, але контакт буде слабким, з підвищеним опором. У результаті з’являється нагрів, який здатен пошкодити конектор, ізоляцію або навіть стати причиною займання.

Якісні з’єднання — це основа безпечної роботи станції. У сонячних системах дрібниць не буває: одна слабка точка може вплинути на роботу всього стринга.

Заземлення сонячної електростанції

Рами сонячних панелей, металеві конструкції, монтажні профілі та інші провідні елементи повинні бути інтегровані в систему заземлення. Це необхідно для захисту від перенапруг, пробою ізоляції, статичної електрики та загального підвищення електробезпеки.

Ігнорування заземлення — серйозна помилка, яка може призвести не лише до виходу обладнання з ладу, а й до небезпеки для людей. Особливо це актуально для систем, встановлених на металевих дахах, високих будівлях або в регіонах із підвищеною грозовою активністю.

Якісна система заземлення є обов’язковою частиною грамотно змонтованої сонячної електростанції, нарівні з правильним підбором інвертора, кабелю та кріплень.

Температурні зазори та механічна стабільність

Сонячні панелі та алюмінієві елементи конструкції змінюють свої розміри при нагріванні та охолодженні. Саме тому між панелями залишають технологічні зазори. Якщо встановити модулі занадто щільно, при температурному розширенні можуть виникати додаткові механічні навантаження на рамку та скло.

Також важливо дотримуватись правильного моменту затягування кріплень. Якщо затягнути занадто слабо — панель буде рухатись під навантаженням. Якщо надто сильно — можна створити напругу в рамі або навіть мікропошкодження внутрішньої структури модуля. Подібні проблеми не завжди проявляються одразу, але можуть скоротити строк служби обладнання.

Затінення: чому навіть маленька тінь має значення

Один із ключових факторів, який часто недооцінюють, — це затінення. Навіть невелика тінь від труби, дерева, антени або сусідньої будівлі може впливати на роботу окремих модулів або цілого стринга. Особливо це важливо для систем без оптимізаторів чи мікроінверторів.

Професійний підхід передбачає аналіз розташування об’єкта, сезонного руху сонця та можливих джерел тіні в різний час доби. Правильне компонування панелей дозволяє мінімізувати втрати генерації та підвищити ефективність всієї електростанції.

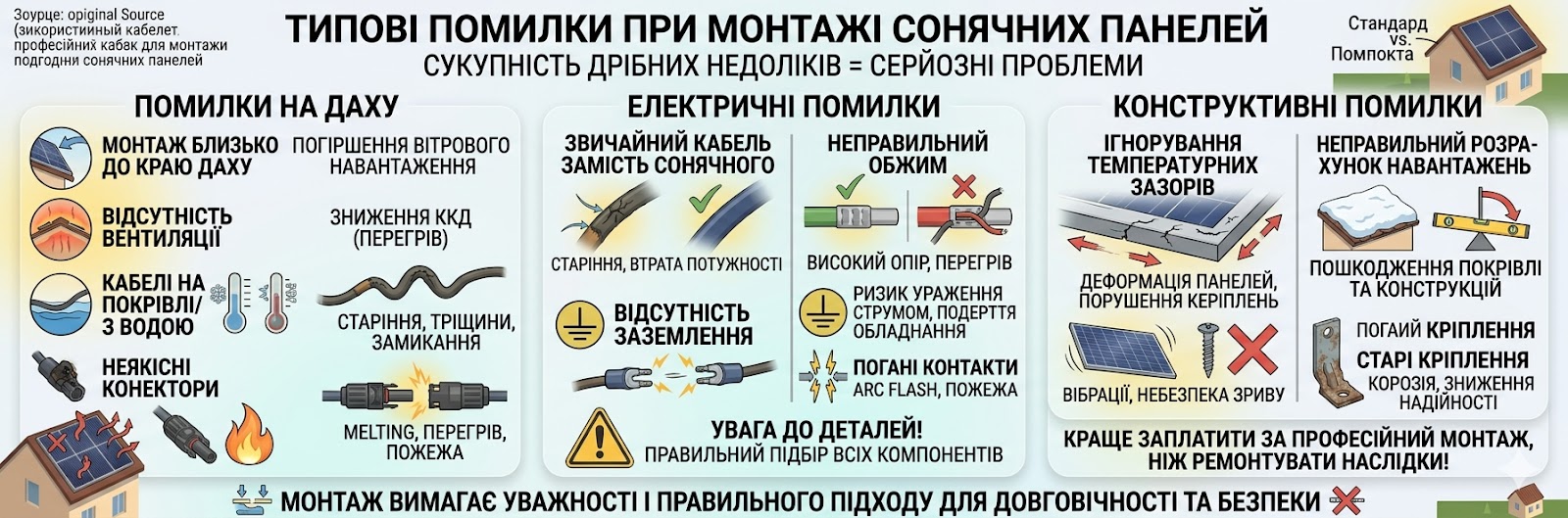

Типові помилки при монтажі сонячних панелей

Серед найпоширеніших помилок, які негативно впливають на роботу системи, можна виділити:

• встановлення панелей надто близько до краю даху;
• відсутність достатньої вентиляції;
• використання звичайного кабелю замість спеціального сонячного;
• неякісні конектори або неправильний обжим;
• відсутність заземлення;
• кабелі, що лежать на покрівлі або контактують з водою;
• ігнорування температурних зазорів;
• неправильний розрахунок навантажень на конструкцію.

У більшості випадків серйозні проблеми виникають не через одну велику помилку, а через сукупність дрібних недоліків. Саме тому монтаж сонячних панелей вимагає уважності до деталей і правильного підбору всіх компонентів системи.

Висновок

Монтаж сонячних панелей — це технічно відповідальний процес, де важлива не лише потужність обладнання, а й грамотний підбір конструкції, кабелю, з’єднань і допоміжних елементів. Правильно спроєктована та змонтована система дозволяє отримати максимальну ефективність, зберегти стабільну генерацію на роки вперед і уникнути непотрібних витрат у майбутньому.

Якщо ви плануєте купити сонячні панелі, кабель для СЕС, кріплення, інвертор або інші комплектуючі, важливо обирати не лише ціну, а й відповідність обладнання реальним умовам експлуатації.
